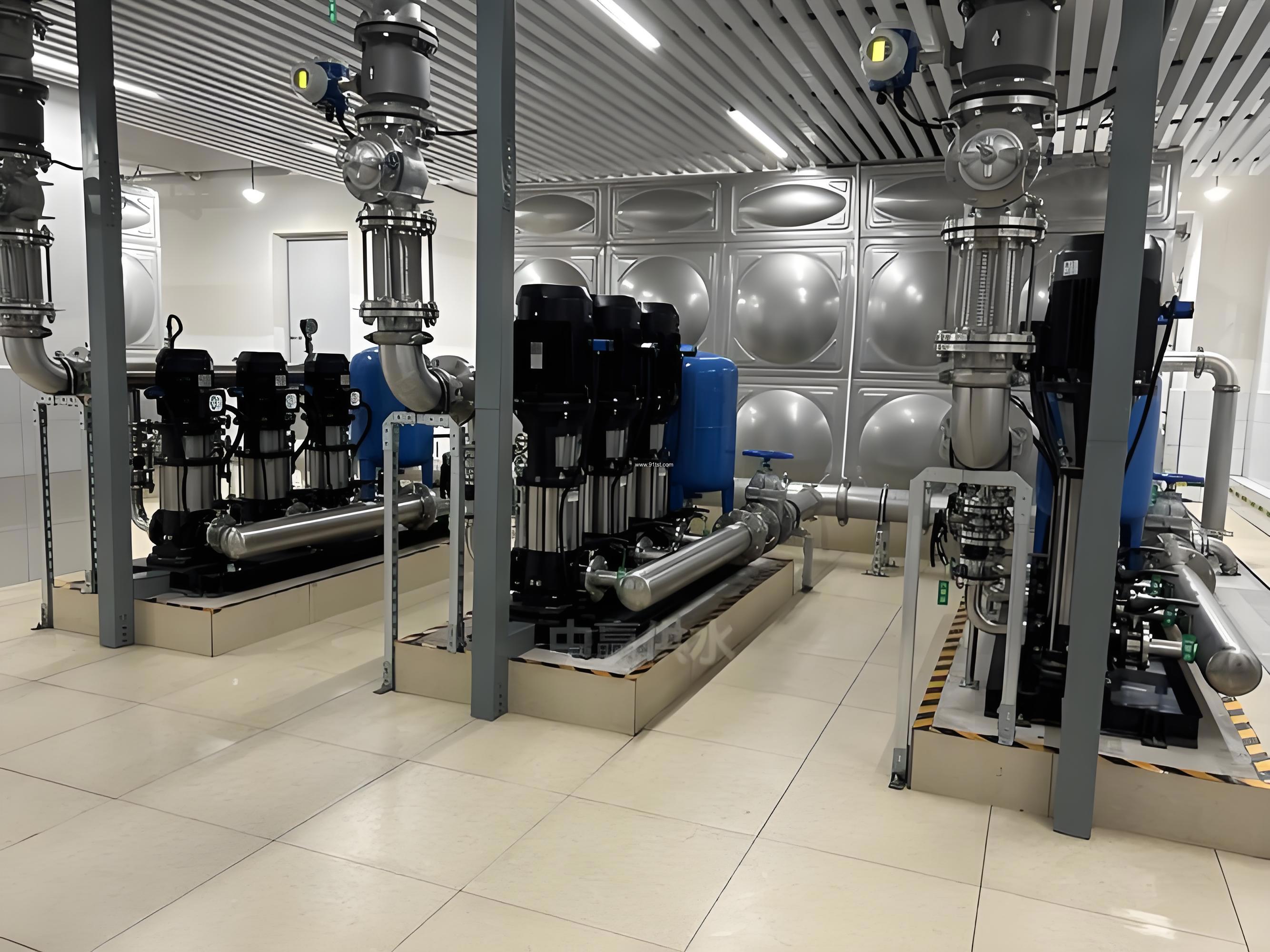

无负压变频供水设备

无负压变频供水设备技术说明

一、制造标准

二、选用材质

• 主体结构：SUS304 不锈钢板材，耐腐蚀性优异，满足饮用水卫生标准。

• 关键组件：稳流罐、水泵机组法兰采用 304/316 不锈钢材质，密封垫片为食品级硅胶。

三、适用范围

1. 二次增压供水：弥补市政管网压力不足，保障高层用户末端水压稳定。

2. 恒流恒压场景：医院手术室供水、实验室精密仪器冷却水循环。

3. 老旧管网改造：替代传统蓄水池，消除水质污染风险。

四、产品结构与工作原理

• 智能控制柜：集成 ABB 变频器与 PLC 控制器，实时调节水泵运行状态。

• 稳流补偿罐：缓冲市政管网压力波动，避免负压产生。

• 多级离心泵组：2~4 台水泵并联，互为备用，支持软启动与轮换运行。

• 常态供水：市政压力充足时，通过旁通管直接供水，水泵待机零能耗。

• 增压模式：监测到水压不足时，变频启动水泵，叠加市政压力精准补差。

• 小流量保压：夜间低用水时段启用气压罐维持压力，减少水泵启停次数。

五、核心优势

1. 高效节能

• 差量补偿技术：仅补充市政压力差额，综合节电率 30%~60%。

• 休眠功能：用水低谷期自动切换至保压状态，降低无效能耗。

2. 稳定可靠

• 水泵配置施耐德低压电器，支持多泵智能切换，单机故障不影响整体供水。

• 全密闭结构设计，隔绝空气接触，杜绝水质二次污染。

3. 智能控制

• 实时监测管网压力、流量及设备温度，异常状态自动报警并启动保护程序。

• 支持远程监控，可通过 PC 端或移动设备查看运行数据。

4. 灵活适配

• 模块化设计，占地面积较传统水箱减少 60%，适合空间受限场所。

• 进出水口方位、管径可按现场需求定制，缩短安装周期。
